產品名稱：SHK-LT50轎車車輪沖擊性能試驗機

 一、概述：

     認真閱讀使用說明書可以幫助您安全、正確地使用試驗機，避免發生危險，提高設備的可靠性和使用壽命。

     由于忽略了使用說明或未按操作規程使用本設備，由此造成設備損壞或人員意外，制造商恕不負責。

二、適用范圍和規范化使用：

    本設備是為車輪行業、汽車工業及其相關質量監督檢驗機構對轎車車輪進行安全性能檢測而設計制造的。

    使用者應按照制造商規定的操作規程進行規范化操作，包括維護和保養。擅自修改或使用不符合制造商要求的連接法蘭、備件或易損件均被視為非規范化使用。

三、技術參數：

●工作電壓：380V AC,50Hz,3P+N+PE

●系統功率：5kw

●氣源壓力：1.0MPa（0.6~0.65MPa可用）

●主錘質量：910kg±18 kg

●副錘質量：100 kg±4.5 kg

● 重錘精度：±2％

●重錘下落高度：≥300mm

●錘頭沖擊面面積：152×380mm

●車輪支架的斜度：13°±1°，30°±1°， 90°±1°（可選）

●車輪支架剛度：當1000kg的垂直力作用于支架中心時，工作板中心的垂直變形量7.5mm±10％

●適用試驗機車輪直徑范圍：13〞~24〞

●適用試驗機車輪寬度范圍：4〞~10〞

●緩沖橡膠墊：4個，51×27mm，硬度：邵氏50（13°和30°專用）

●合適環境:

   ▼溫度 ：10℃~45℃

           ▼濕度：＜85％

           ▼海拔高度：<1000m

●空載噪聲控制： ≤75dB

●設備外形尺寸：約 L1900mm×W1500mm ×H2800mm

●設備重量：約 5.5t

●該試驗機為國際上最新結構，其重錘集中置于試驗機的升降板上，由右前、左后兩根立柱固定。試驗時根據各種車輪不同沖擊重量的需要，由插銷位置進行選擇。

四、結構示意圖與簡介：

工作臺采用框架鋼結構，門式機架安裝在該工作臺上。工作臺上鑲有絲桿移動的導板，可前后移動車輪位置。導板上通過四個可壓縮的緩沖橡膠墊，連接著工作板和與水平面成傾斜13°/ 30°的車輪支架。試驗時，車輪/輪胎總成安裝在車輪支架中心的連接盤上。根據被試車輪直徑大小，可通過進給電機移動平面導板，調節工作臺的前后位置。調整好導板的位置后，應擰緊導板兩側的壓緊螺釘。

主錘和副錘由優質鋼材制成，主錘兩側由直線軸承與導柱滑動連接；主錘前后面上，有四個與圓柱形副錘位置對應的圓孔；右前和左后下導桿用于將主錘與選擇用于試驗的副錘連結成一個整體；右前和左后的上導桿用于將未選擇試驗的副錘與機架連結成一個整體。操作者可根據試驗負荷大小，通過在不同位置鎖定副錘來確定沖擊重量。

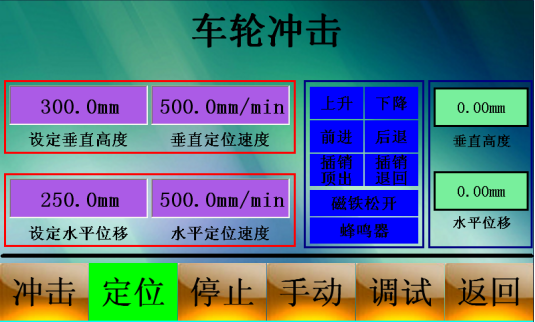

控制器界面：

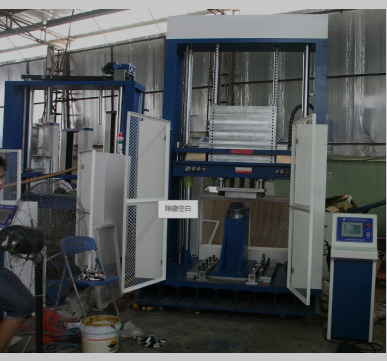

五、實物照片：
