熟妇人妻无乱码中文字幕真矢织江,丰满老熟女毛片,国产日韩精品一区二区三区在线,亚洲精品无码永久中文字幕

SHK-M201韋氏硬度計
  用于快速檢測鋁合金型材、管材、板材、鋁零件及其他較軟金屬的硬度，判斷鋁型材有無時效、時
效是否合格、區分不同牌號的鋁材及不同的時效狀態。韋氏硬度計特別適于在生產現場、銷售現場或
施工現場對成批鋁型材及門窗幕墻等進行快速、非破壞性的逐件合格檢查。

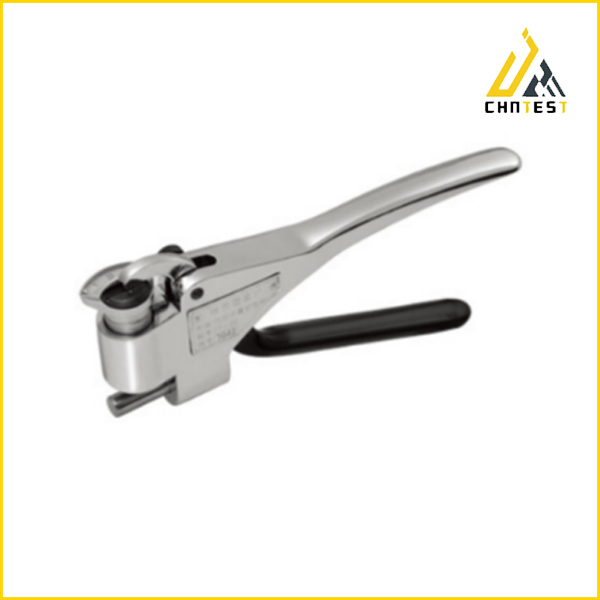

韋氏硬度計

主要技術指標：
量     程：0~20HW
精     度：0.5HW
測量范圍：見表一
儀器重量：0.5KG

儀器型號表：


韋氏硬度計操作方法：
將試樣置于鉆座和壓針之間，壓下手柄，直至感到已壓到底。這時表頭指針將指到一個讀數，這個讀數就是測得的硬度值。超過這個限度的過大壓力并不會損壞硬度計，但是，這是不必要的。在讀數時仍應握緊手柄，測試期間的任何扭轉或移動都會使讀數不準。

韋氏硬度計 校驗與校正
1 儀器的檢驗
1.1.滿刻度檢驗
硬度計開口中不放置試樣，直接將手柄握到底。硬度計指針應指向刻度20±0.5HW。如果測試讀數不符合要求，應按照2.1的步驟進行滿刻度校正。
1.2 硬度塊檢驗
     用硬度計測試標準硬度塊。對于W-20、W-20a、W-20b型韋氏硬度計，指針應指向硬度塊上標定的硬度值，允許的MAX大誤差為±0.5HW；對于W-B75、W-B75b、W-B92型韋氏硬度計，指針應指向5HW±0.5HW；對于TW-BB75、
W-BB75b型韋氏硬度計，指針應指向17HW±0.5HW。如果測試讀數不符合要求，應按照5.2.2的步驟進行負荷彈簧校正。
     操作者應經常利用硬度塊對儀器進行準確性檢查。如發現偏差，應進行校正。測試硬度塊時，只準使用硬度塊的正表面。
2 儀器的校正
     本儀器的校正包括滿刻度校正和負荷彈簧校正。滿刻度校正為儀器提供一個基準點，本儀器的基準點設置在滿刻度20的位置。負荷彈簧校正為儀器提供一個參照點，這個參照點就是標準硬度塊的已知硬度值。校正后應再次進行滿刻度檢驗，讀數應符合5.1.1的規定。
2.1.滿刻度校正
硬度計開口中不放置試樣，直接將手柄握到底。如圖3所示，用小螺絲刀調整滿刻度調節螺釘，使指針指向刻度20。如果指針指示數值偏小，應順時針調整調節螺釘；如果指針指示的數值偏大，應逆時針調整調節螺釘。如果不能通過調整調節螺釘使指針指向滿刻度20，應按照第六條的步驟更換壓針
2.2.負荷彈簧校正
     旋下支撐螺釘，將下手柄從主框架上取出，再從壓針筒上取下表頭，壓針筒仍留在框架內。這時在壓針筒內可看到帶槽的調節螺母。如圖4所示，用儀器配備的專用扳手旋動調節螺母。如果測試硬度塊讀數偏小，應逆時針旋轉調節螺母，反之則應順時針旋轉調節螺母。調節螺母每旋轉1/4圈，會使讀數變化2~3格。調整后重新裝上儀器進行硬度塊檢驗。
     重復上述步聚，直至滿刻度和硬度塊的讀數均符合5.1的要求。
     除正常校正外，不得隨意轉動調節螺釘。不得通過調整調節螺釘來校正測試標準硬度塊的讀數。
2.3. W-20a型韋氏硬度針的校正
     先將校準套套到砧座上，再按5.2的校正步驟校正儀器。
 韋氏硬度計更換壓針
     如果通過調整調節螺釘無法使指針指到滿刻度20，說明壓針已經磨損,應更換新的壓針。
     壓針的更換方法如下：
     旋下支撐螺釘，將下手柄從主框架上取出，再從壓針筒上取下表頭，壓針筒仍留在框架內。這時在壓針筒內可看到帶槽的調節螺母。如圖4所示，用儀器配備的專用扳手取出調節螺母，再取出壓針，換上新的壓針。按5.2的校正步驟重新校正儀器。
     更換壓針后，用調節螺母對負荷彈簧的壓力進行調整，在感覺到負荷彈簧的阻力后，螺母只要旋緊一圈即可。初次裝調時，負荷彈簧壓力過大會使壓針尖端損壞。

 韋氏硬度計標準配置：
    ·主機一臺
     ·標準硬度塊一塊
     ·備用沖針一支
     ·專用扳手一個
     ·小螺絲刀一個
     ·說明書一份
     ·手提儀器箱一個

 可選附件
     ·備用壓針
     ·標準硬度塊
     ·表頭玻璃

維護與保養
     本儀器屬于精密儀器，其使用壽命主要決定于使用方法是否正確及維護保養是否及時妥當。使用中應注意以下諸點：
1防污損。儀器在使用中應經常用軟布擦拭，除去附著在儀器表面上，特別是砧座和套筒支承面上的灰尖和污物。特別要防止從表盤縫隙或壓針周圍進入污物，從上述部位大量進入污物后會影響測量精度或造成故障。
2防銹蝕。盡管儀器的所有部件都做了防銹處理，但是如果維護不當或在不注意維護的條件下長期在生產現場使用，也有可能會使部分部件發生銹蝕。使用中應注意，除經常擦拭外，特別要注意防水，許多部件遇水后會銹蝕，表頭內進水會發生銹死并使儀器報廢。
3防跌落。本儀器由許多精密部件構成，如果發生跌落，將造成某些部件的永久性損壞。
4勿拆卸。本儀器測量精度的保證，依賴于一些精密部件的良好配合。

影響測量精度的因素
試樣：試樣表面應做清潔處理，試樣上的污物，特別是細砂?？赡軙绊憸y量精度。
靈敏度：儀器在刻度4HW以下和17HW以上范圍內,靈敏度明顯降低,測量精度也隨之降低.此時應考濾使用其他硬度計.
試樣邊緣：測試時測量點到試樣邊緣的距離應大于5mm。靠近試樣邊緣會影響測量精度。
相鄰壓痕：測試時應注意兩相鄰壓痕之間的距離應該不小于6mm，否則前一壓痕對后一次測量的精度將產生影響。


注釋：1.溫度范圍：在0～55°Ｃ范圍內；
2.濕度范圍：相對濕度不大于80%；
3.注意：遠離強電磁干擾
4.試驗后若有一段較長的時間不用機器時，關閉控制器
