檢測成就品質(zhì)
提供拉力機，試驗機，試驗箱全套解決方案
服務(wù)熱線
13482488155
熔體流動速率儀是用于測定熱塑性塑料熔體質(zhì)量流動速率（MFR；單位：g/10min）的儀器。用于聚乙烯、聚丙烯、聚甲醛、ABS 樹脂、聚碳酸酯、尼龍氟塑料等高聚物在高溫下熔體流動速率的測定。

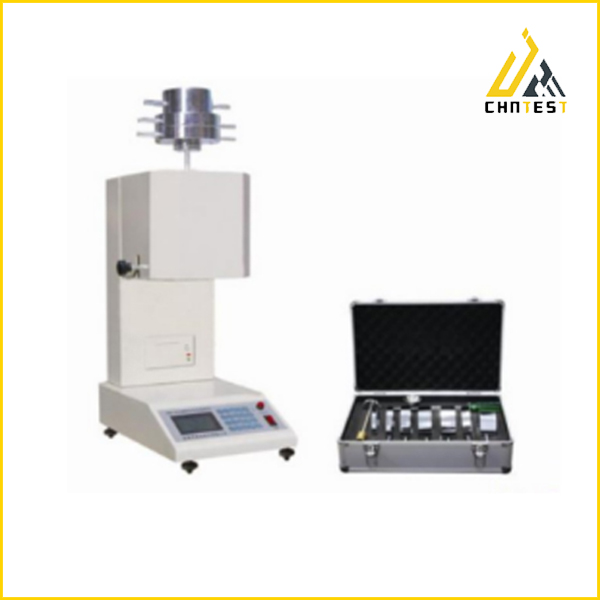

SHK-G112熔體流動速率儀（MFR）
熔體流動速率儀是用于測定熱塑性塑料熔體質(zhì)
量流動速率（MFR；單位：g/10min）的儀器。用于
聚乙烯、聚丙烯、聚甲醛、ABS 樹脂、聚碳酸酯、
尼龍氟塑料等高聚物在高溫下熔體流動速率的測定。
工作原理：
熔體流動速率儀是在規(guī)定溫度條件下，用高溫加
熱爐使被測物達到熔融狀態(tài)。這種熔融狀態(tài)的被測
物，在規(guī)定的砝碼負荷重力下通過一定直徑的小孔
進行擠出試驗。在工業(yè)企業(yè)的塑料生產(chǎn)及科研單位
的研究中，經(jīng)常用“熔體（質(zhì)量）流動速率”來表
示高分子材料在熔融狀態(tài)下的流動性、粘度等物理
性能。熔體流動速率就是指擠出物各段試樣的平均
質(zhì)量折算為10分鐘的擠出量。熔體（質(zhì)量）流動
速率用MFR表示，單位為：克/10分鐘（即g/min）
公式表示：MFR（θ、mnom）=tref×m/t=600×m/t（g/10min）
公式中：θ——試驗溫度
mnom——標稱負荷Kg
m——切斷的平均質(zhì)量g
tref——參比時間（10min）：600
t——切斷的時間間隔單位：秒。
例：一組塑料試樣，每30秒鐘切取一段，各段質(zhì)量的結(jié)果是：0.081克、0.086克、0.081克、0.089克、0.082克。
切斷的平均質(zhì)量m=（0.081+0.086+0.081+0.089+0.082）÷5=0.0838≈0.084(克)
代入公式：MFR=600×0.084/30=1.680（克/10分鐘）
應(yīng)用行業(yè)：
適用于工廠企業(yè)及科研單位的生產(chǎn)和研究之中。
技術(shù)參數(shù)：
| 擠壓出料部分 | ||
| 出料口直徑 | Φ2.095±0.005毫米 | |
| 出料口長度 | 8.000±0.025毫米 | |
| 裝料筒直徑 | Φ9.550±0.025毫米 | |
| 裝料筒長度 | 152±0.1毫米 | |
| 活塞桿頭直徑 | 9.475±0.015毫米 | |
| 活塞桿頭長度 | 6.350±0.100毫米 | |
| 1、 標準試驗負荷（八級） | ||
| 1級 | 0.325kg=（活塞桿+砝碼托盤+隔熱套+1號砝碼體） | |
| 2級 | 1.200 kg=(0.325+2號0.875砝碼) | |
| 3級 | 2.160 kg=(0.325+3號1.835砝碼) | |
| 4級 | 3.800 kg=(0.325+4號3.475砝碼) | |
| 5級 | 5.000 kg=(0.325+5號4.675砝碼) | |
| 6級 | 10.000 kg=(0.325+5號4.675砝碼+6號5.000砝碼) | |
| 7級 | 12.500 kg=(0.325+5號4.675砝碼+6號5.000+7號2.500砝碼) | |
| 8級 | 21.600 kg=(0.325+2號0.875+3號1.835+4號 | |
|
3.475+5號4.675+6號5.000+7號2.500+8號2.915砝碼) 試驗負荷相對誤差≤0.5% | ||
| 測量方式 | 質(zhì)量法（MFR） | |
| 恒溫范圍 | 室溫——450℃ | |
| 溫度精度 | ±0.2℃ | |
| 溫度分辨率 | 0.1℃ | |
| 計時范圍 | 0.1——999秒 | |
| 計時精度 | 0.1秒 | |
| 切料方式 | 自動、手動兩種切料方式 | |
| 顯示方式 | 液晶顯示 | |
| 打 印 | 配有打印機，可打印試驗報告 | |
| 工作環(huán)境條件 | 環(huán)境溫度10℃—40℃；環(huán)境相對濕度為30％—80％ | |
| 儀器外形尺寸 | 250×350×510（長×寬×高） | |
注釋：1.溫度范圍：在0～55°Ｃ范圍內(nèi)；
2.濕度范圍：相對濕度不大于80%；
3.注意：遠離強電磁干擾
4.試驗后若有一段較長的時間不用機器時，關(guān)閉電源。
掃一掃關(guān)注:檢卓測試
