碳纖維作為一種兼具卓越力學性能與輕質化特性的先進纖維材料，在航空航天、汽車以及體育器材等諸多領域都有著廣泛應用。為精準評估碳纖維材料的性能，對其單絲拉伸性能的了解至關重要。
本文深入探討 ISO 11566:1996 標準的核心內容，涵蓋橫截面積測量與拉伸性能測試兩方面，包括試樣準備方法、試驗裝置要求及試驗過程中的注意事項，旨在為碳纖維單絲的力學性能測試提供可靠方法與指導，助力提升碳纖維材料的質量與性能。一、測試標準本文依據 ISO 11566:1996 測試標準，該方法適用于取自復絲紗、股線、絲束、短纖維短紗、機織物、編織物和針織物的碳纖維單絲。二、測試儀器1. 萬能拉力試驗機：性能卓越，為測試提供穩定可靠的動力源。 2. 橡膠涂層夾齒：確保對試樣的夾持牢固且不會對試樣造成過度損傷。 3. 膠帶：用于將單絲臨時固定在支架上，無特殊要求。 4. 顯微鏡或激光衍射儀：精確測量單絲的尺寸參數。 5. 試驗條件：速度控制方式為位移速度；試驗溫度為室溫；加載試驗速率為 1mm/s；傳感器容量為 1N；夾齒類型為 1N 橡膠涂層夾齒；夾齒距離為 25mm。三、試驗內容 1. 試樣的制備和安裝 - 準備不同長度槽的試樣架，以生產不同標距的試樣。這些安裝件應采用相同材料，僅在總長度和槽長上有所不同，如準備槽長為 5mm、10mm、20mm、30mm、40mm 等的安裝件，每個槽長至少準備三個，且確保每個槽長的誤差在±0.5 毫米以內。 - 至少準備 20 個試樣，以便對每個報告結果進行 20 次測量。若存在尺寸不合適的情況，可采用 ISO 10548 中規定的溶劑萃取、化學消化或熱解方法去除。 - 試樣安裝在由薄紙、柔性金屬或塑料制成的板材上，板材帶有長度為 25 毫米±0.5 毫米的槽。板材應盡可能薄，以減少試樣在夾具處的錯位，建議厚度為 0.1 毫米。同時，使用適合的環氧樹脂、松香或密封蠟作為粘合劑，將單絲牢固地粘合到安裝件上。2. 橫截面積的測量 - 準備工作： - 確保實驗室環境滿足測試要求，包括對溫度和濕度的精準控制。 - 仔細檢查并校準測試設備，確保其處于正常工作狀態。 - 準備好所需的樣品和測量工具，如顯微鏡或激光衍射儀。 - 樣品準備： - 精心挑選一根具有代表性的碳纖維單絲作為樣品。 - 若橫截面積在纖維束或絲束內變化較大，務必選取具有一致橫截面積的長絲作為測量樣品。 - 橫截面積測量： - 方法一：橫向切割試樣的顯微測定。借助顯微鏡觀察并測量切割橫截面的形狀和尺寸，進而根據測得的橫截面形狀計算橫截面積。 - 方法二：根據紗線密度和線密度計算。通過紗線的數量、紗線的密度和線密度來計算橫截面積。 - 方法三：直徑測定并計算。使用光學顯微鏡或激光衍射儀測量單絲的直徑，再根據測得的直徑計算橫截面積。 - 數據記錄和分析：準確記錄測得的橫截面積值。若纖維束或絲束內橫截面積變化較大，可使用相同的樣品進行拉伸性能測試。
- 注意事項：在測量橫截面積時，務必小心操作，以免損壞碳纖維單絲。根據實際情況選擇合適的測量方法，確保準確性和可重復性。3. 拉伸性能的測試流程 - 準備工作： - 確保實驗室環境符合要求。 - 檢查拉力試驗機并設置橫梁速度在 1mm/min 和 5mm/min 之間。 - 樣品準備： - 將碳纖維單絲試樣放置在支架中心，用膠帶將一端固定到支架上。 - 輕輕拉伸樣品穿過支架，并用膠帶將另一端固定到安裝件的另一端。 - 在安裝槽的每一端滴一滴粘合劑，將樣品牢固粘合到位。 - 試驗設置：將試樣與拉力試驗機的加載軸對齊，并夾緊夾具。 - 安全處理： - 在施加負載之前，在安裝件未受力的情況下，切割或燒穿安裝件的兩側。若使用燃燒方法，需小心避免將樣品暴露在火焰中，以保護碳纖維樣品的完整性。 - 開始測試：啟動記錄設備，以設定的橫梁速度加載試樣，持續加載直至試樣失效。 - 結果處理：若試樣在夾具內失效，丟棄結果，并使用新的試樣重復測試。4. 結果的計算 - 抗拉強度公式：
- 拉伸彈性模量公式 A：

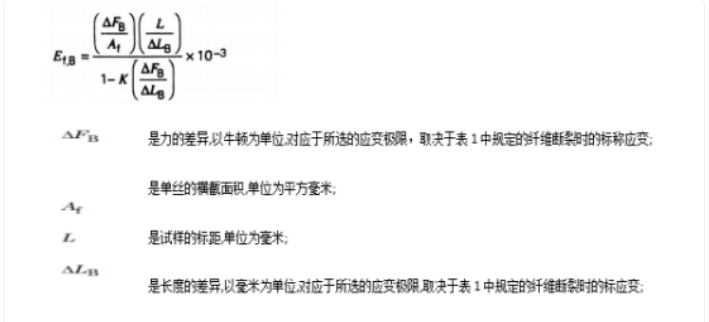

- 拉伸彈性模量公式 B：
結論：在碳纖維單絲的力學性能測試中，通過同時測量橫截面積和拉伸強度，可將力 - 伸長率曲線轉化為應力 - 伸長率曲線。即利用單絲的橫截面積和拉伸強度數據，計算出對應的應力值，并與伸長率數據相對應，從而得到應力 - 伸長率曲線。 以上便是碳纖維單絲試樣拉伸性能測試的詳細內容，希望能為大家帶來幫助。若您還想了解碳纖維加固拉拔檢測、纖維單絲拉伸強度測試標準、碳纖維受力方向、碳纖維布拉拔強度標準和單絲拉伸實驗等問題，歡迎關注我們，也可給我們私信和留言，檢卓技術團隊將為您免費解答。
